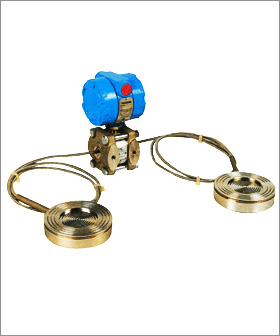

凡用戶訂1151LT型法蘭式液位變送器或1151DP/GP型帶遠傳裝置的差壓/壓力
變送器中EFW\RFW法蘭安裝所配3″、4″150LB過程連接法蘭尺寸和密封墊圈
尺寸,下圖所示供參考。
圖9 3″150LB法蘭用戶過程連接法蘭(其中尺寸D自用自定)(參考)
圖10 4″150LB法蘭用戶過程連接法蘭(其中尺寸D自用自定)(參考)
圖11 法蘭密封墊圈圖
法蘭密封墊圈尺寸表
|
配用法蘭
|
D
|
d
|
|
3″
|
127
|
80
|
|
4″
|
157
|
100
|
法蘭密封墊圈用戶按接液介質(zhì)特征,自行選擇密封墊圈材質(zhì),本公司推薦石
橡膠,丁晴橡膠,氟橡膠,尼龍,聚四氟乙烯等材質(zhì).
|
